产品概述

TM-FK  系列 UPS 是一款采用全数字控制技术的单相输入/单相输出、三相输入/单相输出中小功率、纯在线式 UPS，具有 N+1 并联冗余功能的不间断电源产品。它采用双转换体制、输出隔离变压器设计，先进的 SMT 工艺，具有突出的高稳定性和高可靠性。输出隔离变压器将市电的突波、尖峰干扰和负载的冲击进行了有效的抑制和隔离，同时能够大大改善负载电流的谐波失真，使负载与 UPS 的处于最佳的配合状态

主要功能

1.  性能指标高

• 全数字控制下的可控硅整流和 IGBT 逆变技术；在线式单进单出双变换结构，具有缓起动功能，提高了产品的可靠性

• 采用输出隔离变压器技术，支持 200、220、230、240Vac，50/60Hz 电网体系

• 输入电压和频率范围宽，单相 160-280Vac，50/60 Hz±5%，电网适应能力强

• 强大的负载适应性和输出过载与短路保护能力，采用缓冲技术和峰值电流保护技术使负载冲击在 0-100% 突变下不转旁路；输出电压和频率可选

• 整机效率可达 85% 以上，在 ECO 运行模式下，其能量转换效率高达 98%，节能效果十分显著

• 可实现多台电源的无主从冗余并联运行，并联环流 ≤3%

• 智能充电设计，对电池过低过高进行报警及保护，实时诊断电池状态和反馈数据；充电方式为：恒充、浮充、均充的组合方式，延长了蓄电池的使用寿命

• 采用彩色点阵式 2.4 寸 LCD 屏+LED 与键盘结合使用，全面、直观反映 UPS 系统的各项运行状态、参数、各种信息以及温度控制，操作便捷

• 可在显示面板上设置电池检测模式，计算电池放电时间；可设定 UPS 的运行模式（逆变优先或 ECO 节能模式）；可进行智能故障诊断，查询历史信息和故障信息，可通过故障记录，对故障原因进行判断和分析；可了解 UPS 运行时间和累计运行数据等功能

• 可通过 SNMP 网络适配器实现局域网或广域网的远程监控，配有 RS232 及 USB 接口，配有 EPO 远程紧急关机接口，可选配 RS485 及多干接点

• 前进后出风的风道设计，有利于产品安装环境，降低了产品的故障率

• 自锁万向滚轮设计，便于移动，确保固定

• 在同类产品中体积小，功能强，易于维护


2.  安全、稳定

• 采用微处理器对 UPS 各功率变换环节实行全数字化控制，系统的一致性和稳定性更高


• 采用可控整流设计极大提升对市电的适应能力，对逆变器更加安全和可靠

• 内置输出隔离变压器，可减小零地电压和负载谐波电流对逆变器的影响

• 独立蓄电池接口避免安装错误导致的严重故障，大大降低由于操作带来的风险

• 系统设计中 90% 以上元器件采用国际知名品牌，设备出厂前经过了 24 小时老化和相关验证测试，保证系统的高可靠性


3.  丰富的选件

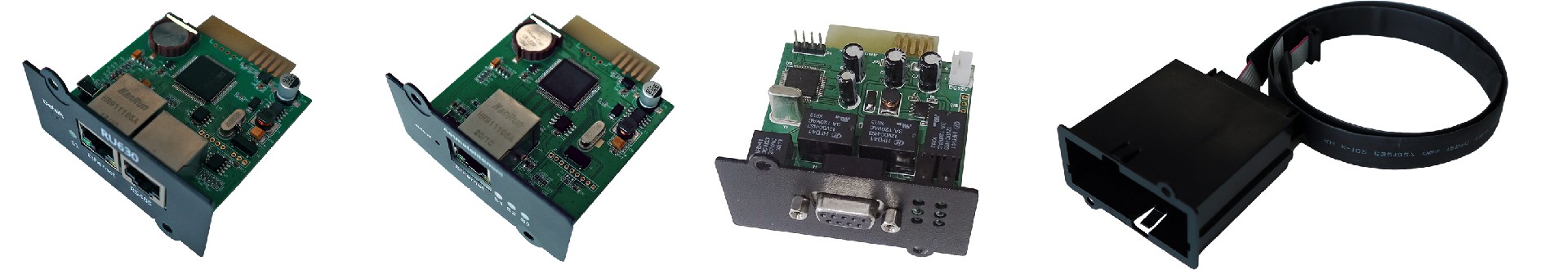

• 可接入多种选件：SNMP 网络适配器、RS485 及干接点、可扩充充电电流等

适用负载类别

该系列产品设计应用环境为中小型关键设备系统，如中小型金融网点设备、小型数据处理中心、关键医疗设备、制造业过程控制系统和电信设备等行业。如：数据中心、通信机房、网络管理中心，金融中心、证券交易、结算中心，银行数据中心，体育场馆，交通管制中心，公路，铁路的隧道照明及监控中心，港口、码头的信息中心，半导体生产线，企业自动化生产线及其控制系统等。

技术关键点

• 采用全数字控制，更高的系统一致性、稳定性

• 输入电压、频率范围宽，超强的电网适应性

• 全数字的无主从、自主冗余并联均流控制技术

• 先进的电池智能管理，电池测试与检验设计；大电流充电及保护功能，确保了电池的高使用寿命

• 超强的输出短路和过载能力，确保系统的稳定性和极限状态下的系统安全

• 点阵式彩色液晶大屏幕显示电源运行状态，界面友好，方便客户使用与操作

• 双变换在线技术，输出隔离变压器，完全隔离市电及油机可能产生的对负载的影响


• 单机容量内体积最小，所有产品均配有万向可刹车的轮子，便于移动
