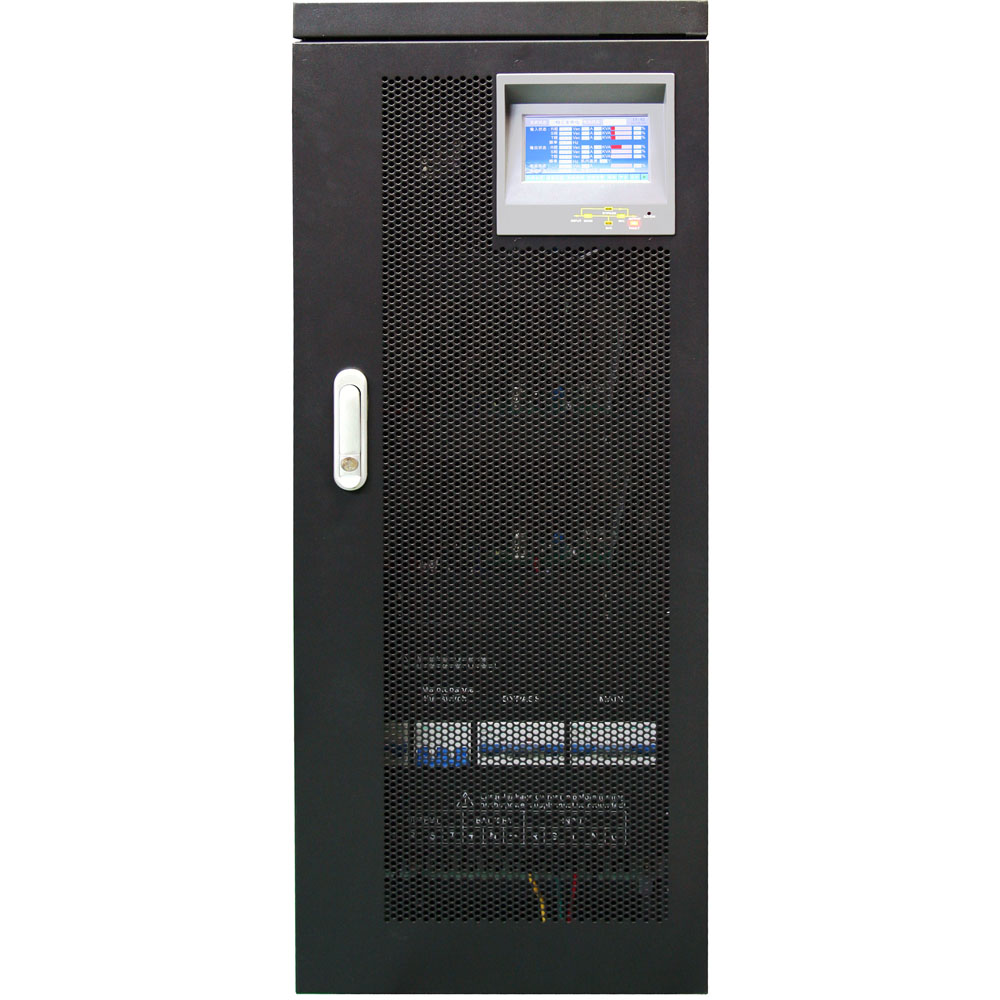

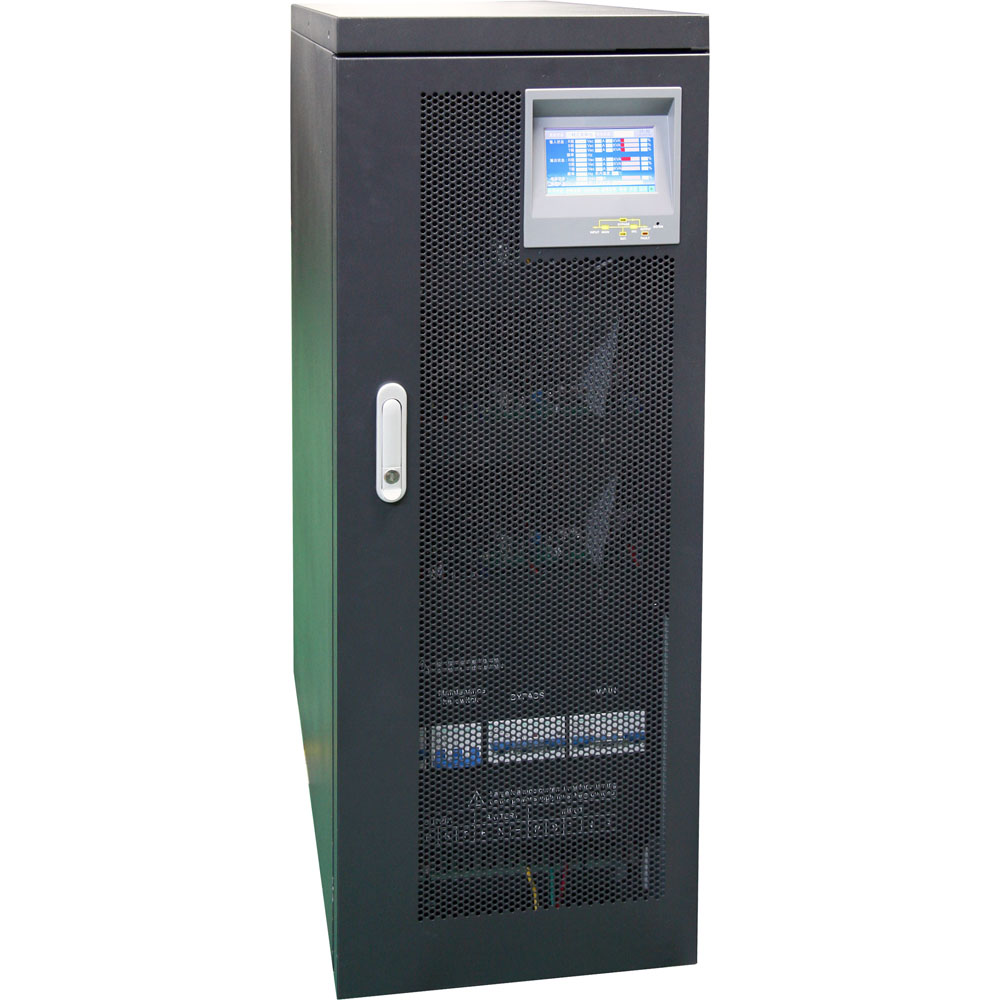

产品概述

TM-33 系列产品是一款双 DSP、全数字化控制技术下的双转换在线式三相 UPS 系统。DT 系列产品具有强大的并联冗余的特性，且输入谐波失真度 THDI≤3.5％，输入功率因数 ≥0.99，整机效率 AC~AC 达 93％，输出功率因数 0.9，可以说 DT 系列产品是一款高可靠、高效能的绿色环保电源。其具有强大的远程监控和人机介面互动性，十分适合中大型数据中心、精密设备、电信、医疗行业的使用。

主要功能

1.  性能指标高

• 先进的 IGBT 与有源 APFC 高频智能整流技术，输入谐波失真度 THDI≤3.5％，输入功率因数 ≥0.99，节能环保

• 采用第五代 IGBT 逆变控制技术，输出电压、电流性能更加优异。在线式三进三出双变换结构，支持 380/400/415V，50/60Hz 电网体系

• 输出功率因数高达 0.9，比传统 UPS 带载能力强 12.5%

• 超宽的输入电压 380Vac（-45~+25%）或 210-475Vac 和频率范围 50/60Hz±5%，电网适应能力强

• 可适应各种发电机设备，且对发电机的容量比仅为 1.2：1，节约了对发电机的资金投入

• 整机效率高达 93%；在 ECO 运行模式下，其能量转换效率高达 98%，节能效果非常显著

• 超强的负载适应性和输出过载及短路能力，峰值电流保护技术，使过载能力：110-120% 的负载可正常运行 10 分钟，125-150% 的负载可正常运行 1 分钟

• 电池智能化管理系统设计，具有恒充、浮充和均充，以及温度补偿功能；灵活的电池配置，可在操作面板上设置每组蓄电池节数 28/30/32 节

2.  安全、稳定

• 采用最新的数字信号控制器（DSP），实现 UPS 电源系统的 100% 数字化控制和运行，结合多重单片微处理器进行系统冗余控制

• 采用双市电输入或单市电输入，使用户的电力供应得到更安全的保障

• 具有蓄电池接反提示告警和保护，不会因接反正负极损坏设备

• 缺相、错相诊断、提示告警

• 允许 100% 三相不平衡负载

• 采用内部类模块化设计和正面维护设计；MTBF 高达 30 万小时的平均无故障时间和较低的平均故障检修时间

• 系统设计中 90% 以上元器件采用国际知名品牌，设备出厂前经过了 24 小时老化和相关验证测试，保证系统的高可靠性

适用负载类别

该系列产品设计应用环境为中大型关键设备系统。如：中大型数据处理中心、关键医疗设备、制造业控制系统和电信设备等行业。数据中心、通信机房、网络管理中心，金融中心、证券交易、结算中心，银行数据中心，大型的剧院、体育场馆，交通管制中心，公路，铁路的隧道照明及监控中心，港口、码头的信息中心，半导体生产线，企业自动化生产线及其控制系统等。

技术关键点

• 多 DSP、CPLD、MCU 全数字控制，更高的系统一致性、稳定性

• 全输出功率因数 0.9，更好的带载能力，带载能力高出传统的功率因数 0.8 的 UPS 12.5%

• 全数字的无主从、自主并联均流控制技术，最大可并联 8 台

• 并联状态下可共用电池组，节约用户的资金投入和场地环境的限制

• 智能化电池管理及灵活的电池配置：

  -  先进的智能化充电方式。通过 DSP 的控制，充电器可以依据不同的环境条件修正充电参数，提供最优的均充、浮充方式，延长了电池寿命和缩短了充电时间

  -  可对电池组设定参数，灵活配置电池节数，32/31/30/29节


  -  可设置自动电池检测、定期充放电，活化电池，使电池有更长的寿命

• 采用了 5/7 英寸彩色液晶显示，更可靠、更直观的视窗图形操作界面，用户点击触摸屏即可获得相应的各种信息（如：输入输出电压、频率、电流、功率、负载量、机内温度，机器标号、型号、规格、运行时间、运行模式、放电时间计算、历史记录查阅等，可在操作面板上设置各种参数：电池容量、电池组节数、输入输出电压参数、频率参数、旁路输入电压和频率范围、电池自检和放电测试、语言设定、风机和电容过保时间设定、保修时间设定等等，且具有操作权限。操作简单，易学易懂

• 提供了 SNMP 卡（选件）、并机通讯信号接口、电池数据接口、EPO 紧急关机接口、及标准 RS232 接口，方便客户对不同监控的需求

• 散热系统智能且独立设计，系统内外多重防护设计，确保恶劣环境下系统的高可靠性

      丰富的选件

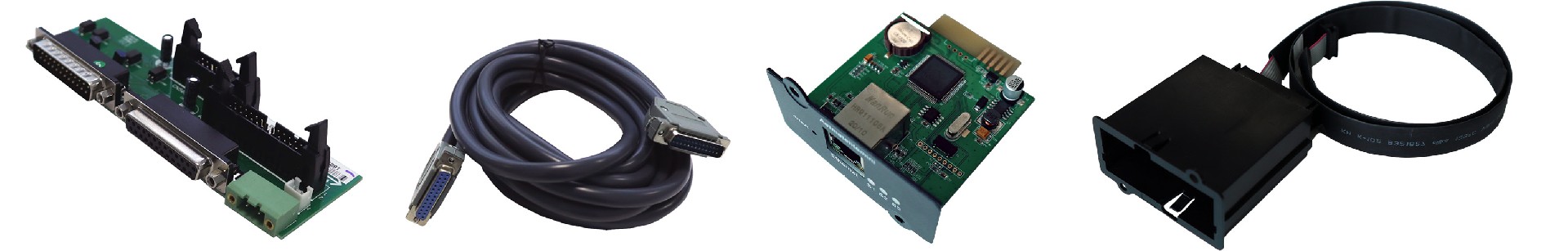

• 可接入多种选件：冗余并机卡及通讯电、SNMP网络适配器等
