产品概述

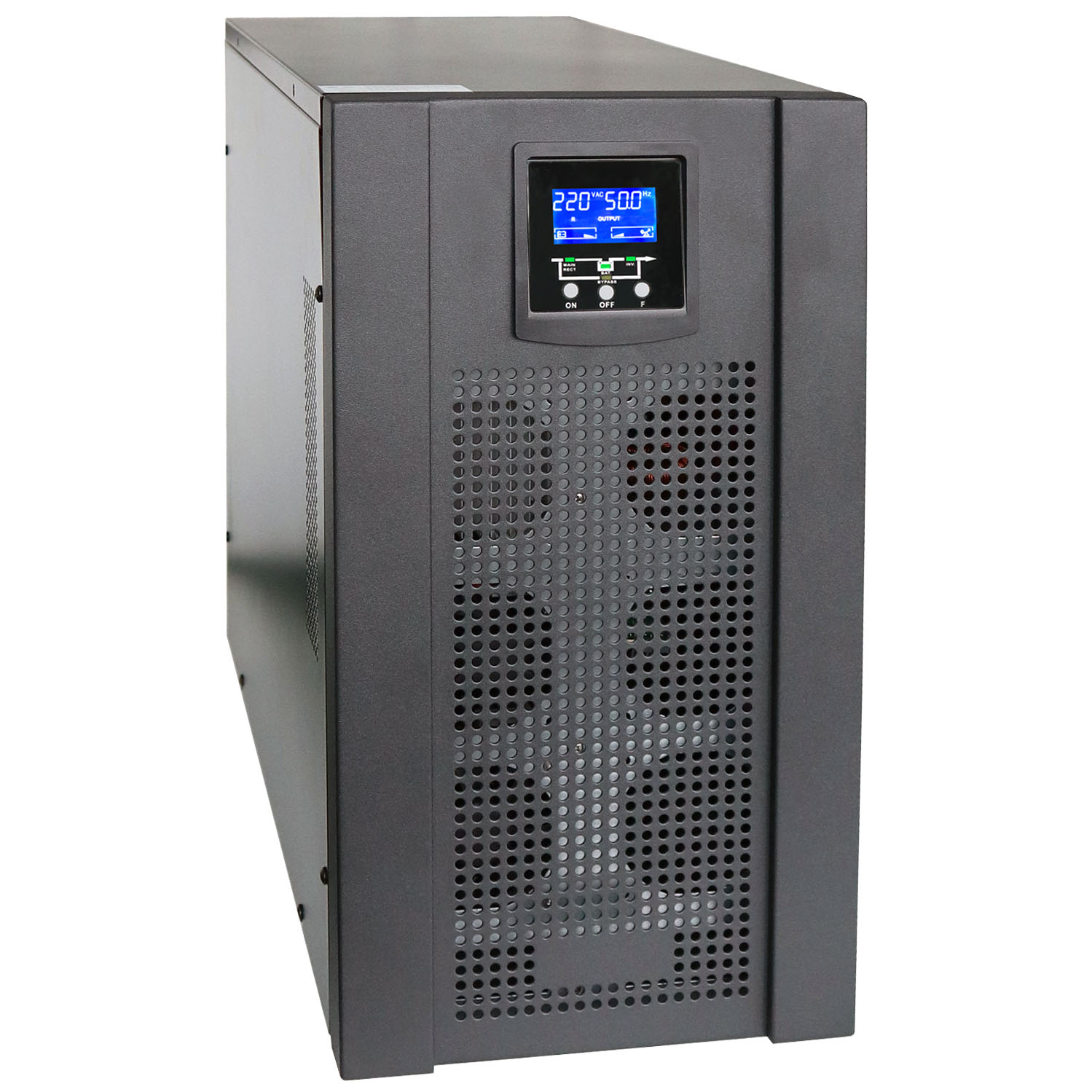

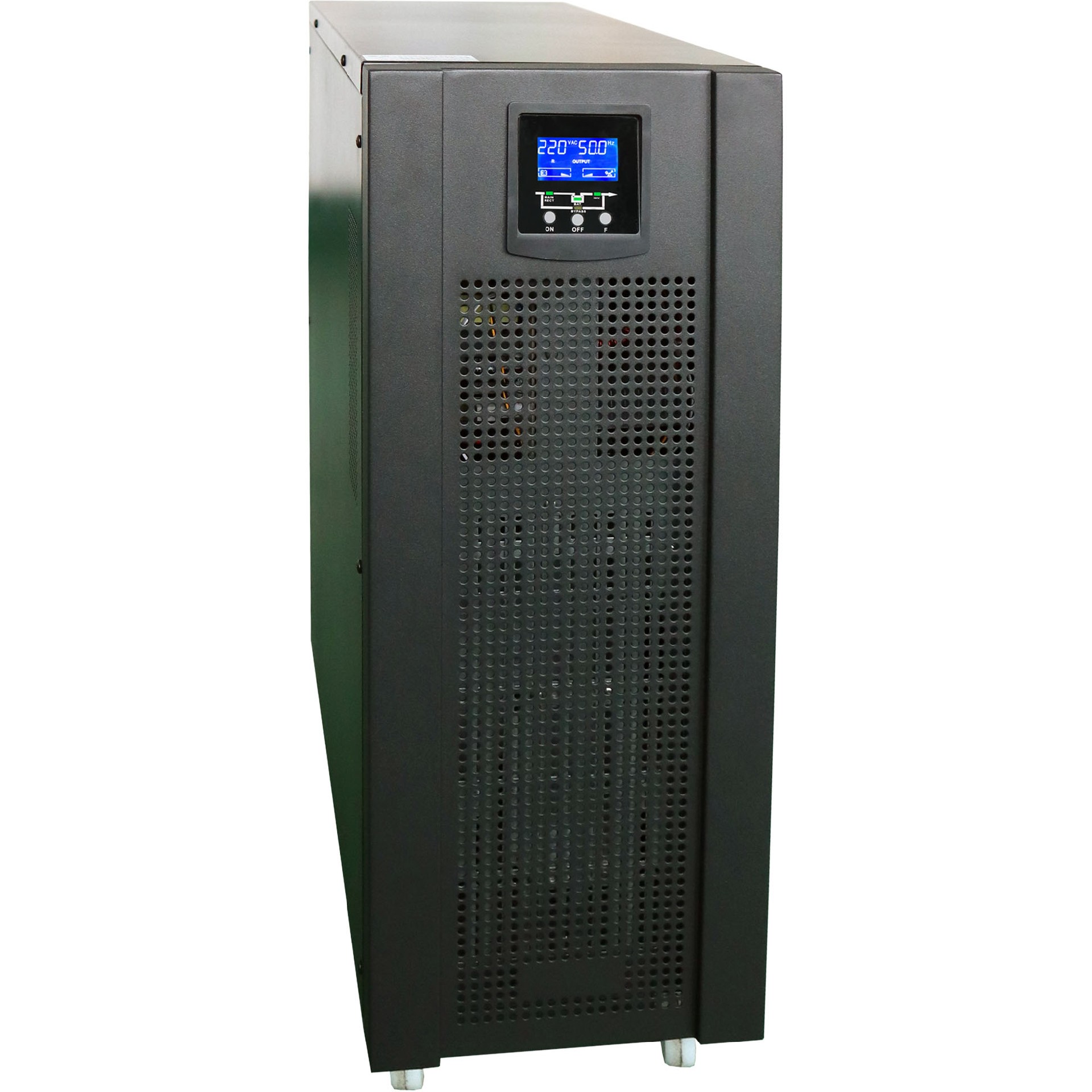

TM-33 系列产品是一款全数字采用 DSP 控制技术下的双转换在线式高频三相 UPS 系统。本系列产品具有强大的并联冗余的特性，且输入谐波失真度 THDI≤7％，输入功率因数 ≥0.99，整机效率 AC ~AC 达 92％，输出功率因数 0.8，可以说本系列产品是一款高可靠、高效能的绿色环保电源。其具有强大的远程监控和人机介面互动性，十分适合中大型数据中心、精密设备、电信、医疗行业的使用。

主要功能

1.  性能指标高

• 先进的 IGBT 与 PFC 有源滤波高频智能整流技术，输入谐波失真度 THDI≤7％，输入功率因数 ≥0.99，节能环保

• 采用第五代 IGBT 逆变控制技术，输出电压、电流性能更加优异。在线式三进三出双变换结构，支持 380/400/415V，50/60Hz 电网体系

• 超宽的输入电压 380Vac（-45~+25%）或 210-475Vac 和频率范围 50/60Hz±5%，电网适应能力强

• 可适应各种发电机设备，且对发电机的容量比仅为 1.2：1，节约了对发电机的资金投入

• 整机效率高达 92%；在 ECO 运行模式下，其能量转换效率高达 98%，节能效果非常显著

• 超强的负载适应性和输出过载及短路能力，峰值电流保护技术，使过载能力强

• 电池智能化管理系统设计，具有恒充、浮充和均充；灵活的电池配置，可设置每组蓄电池节数，10KVA 为 16/20 节可选

2.  安全、稳定

• 采用最新的数字信号控制器（DSP），实现 UPS 电源系统的 100% 数字化控制和运行，结合多重单片微处理器进行系统冗余控制

• 采用双市电输入或单市电输入，使用户的电力供应得到更安全的保障

• 具有蓄电池接反提示告警和保护，不会因接反正负极损坏设备

• 缺相、错相诊断、提示告警

• 允许 100% 三相不平衡负载

• ECO 节能模式与 EPO 紧急关机功能可以选择

• 系统设计中 90% 以上元器件采用国际知名品牌，设备出厂前经过了 24 小时老化和相关验证测试，保证系统的高可靠性

适用负载类别

该系列产品设计应用环境为小型关键设备系统。如：小型数据处理中心和电信设备等行业。数据中心、通信机房、网络管理中心、证券交易、结算中心、体育场馆、交通管制中心、公路和铁路的隧道照明及监控中心，港口、码头的信息中心系统等。

技术关键点

• DSP 全数字控制，更高的系统一致性、稳定性

• 全数字的无主从、自主并联均流控制技术，最大可并联 3 台

• 智能化电池管理及灵活的电池配置：可对电池组设定参数，灵活配置电池节数，16/20 节可选择

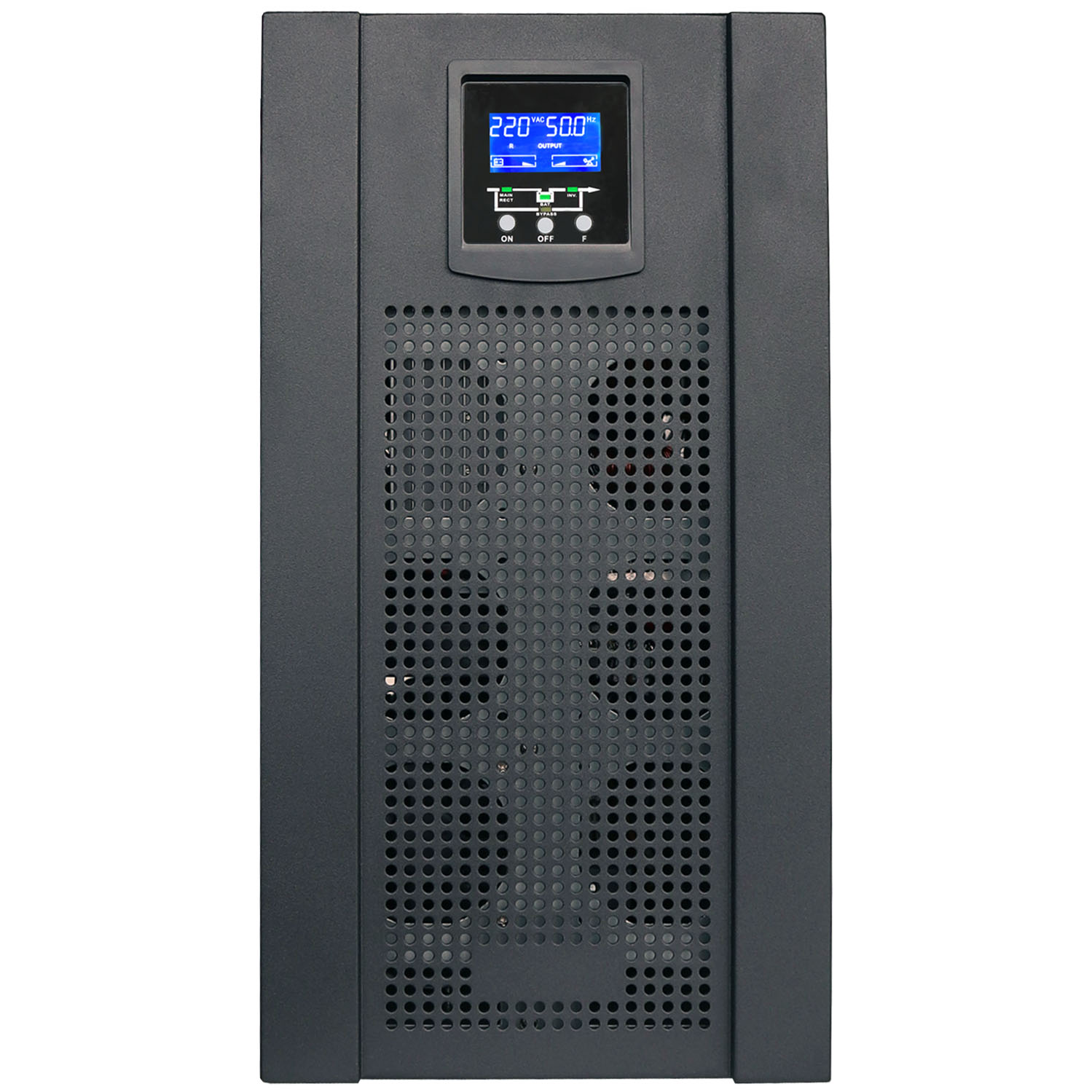

• 采用 LCD 液晶显示，更可靠、更直观的视窗图形操作界面，用户点击触摸屏即可获得相应的各种信息（如：输入输出电压、频率、负载量、机内温度、历史记录查阅等。操作简单，易学易懂

• 提供了 SNMP 卡、并机通讯信号接口、EPO 紧急关机接口、及标准 RS232 接口（选件），方便客户对不同监控的需求

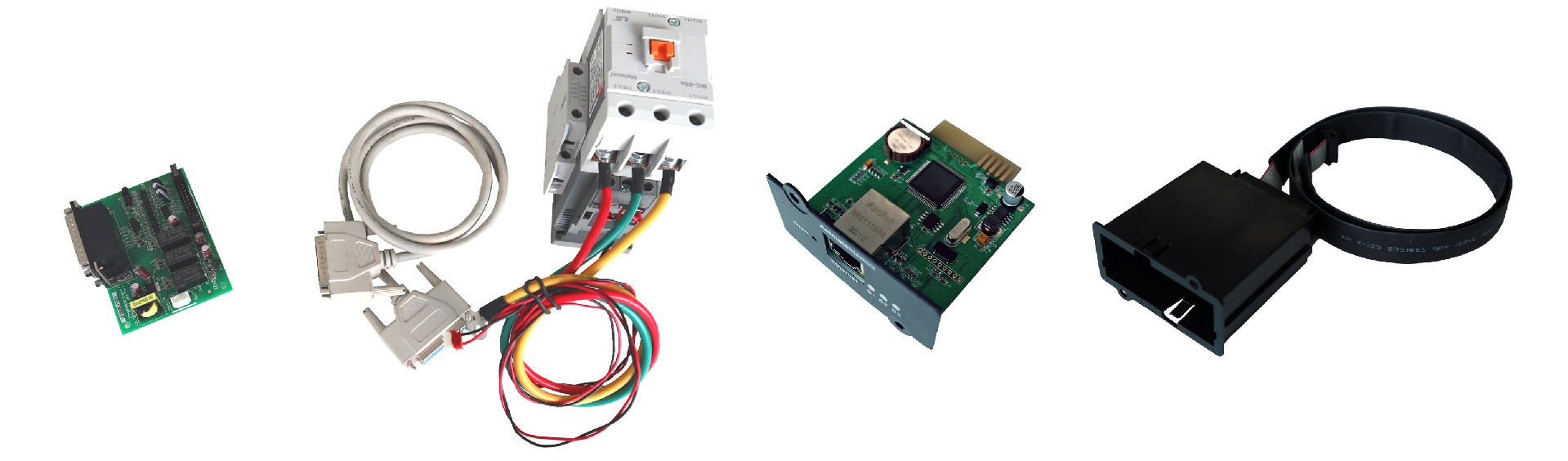

      丰富的选件

• 可接入多种选件：冗余并机组件、SNMP 网络适配器等
